Dyfais Drws Glanio Agor Canol 2-Ddail THY-LD-B
1. Y dull datgloi yw datgloi panel y drws a phasio prawf effaith pendil 45Kg.
2. Mae'r drws yn cael ei orfodi i gau gan forthwyl trwm, ac mae'r morthwyl trwm a'r tiwb canllaw yn cael eu gosod ar ochr fewnol drws y glanfa.
3. Mae clo'r drws wedi pasio prawf y Ganolfan Arolygu Lifftiau Genedlaethol ac wedi cael ardystiad CE a CU-TR.
4. Foltedd cymwys clo drws: ≤ AC230V, ≤ DC110V.

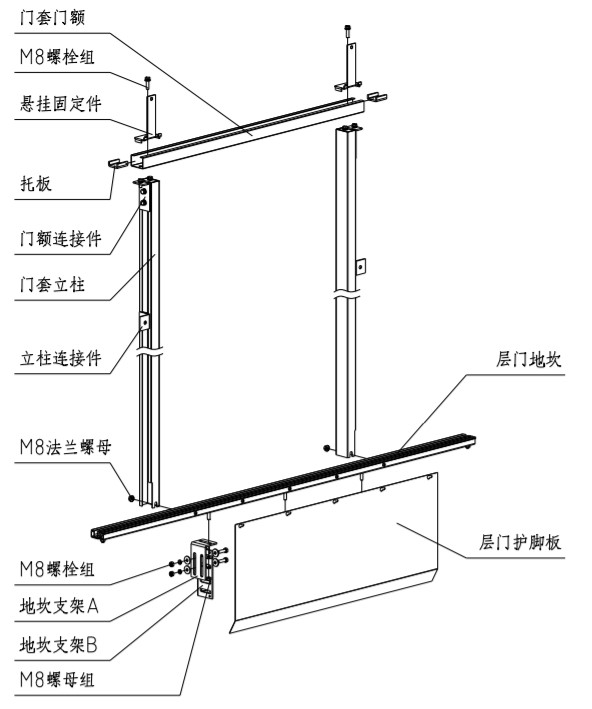

1. Gosod silff a gorchudd drws
1.1. Penderfynwch safle mynediad ac allanfa'r silff yn ôl maint y llwybr codi; addaswch ganol y silff i fod yr un fath â chanol y fynedfa a'r allanfa, a marciwch ganol y silff; addaswch lefel y silff i fod yn llai nag 1/1000; Arwyneb i atal dŵr rhag mynd i mewn i'r llwybr codi.
1.2. Cydosodwch golofn gorchudd y drws a drws gorchudd y drws gyda darnau cysylltu, a gosodwch y rhannau gosod crog; rhowch y drws ar y silff, addaswch fertigedd colofn gorchudd y drws i fod yn llai nag 1/1000; mae canol gorchudd y drws yn gyson â chanol mesuriad marc canol y silff mynediad ac allanfeydd; maint plân talcen isaf gorchudd y drws a phlân uchaf y silff yw uchder net y drws. Ar ôl cwblhau'r addasiad, cloi'r nodyn fflans M8. Ar ôl addasu'r maint, trwsiwch gysylltydd y golofn i'r wal.
1.3. Trwsiwch amddiffynnydd traed drws y glanfa ar y silff.

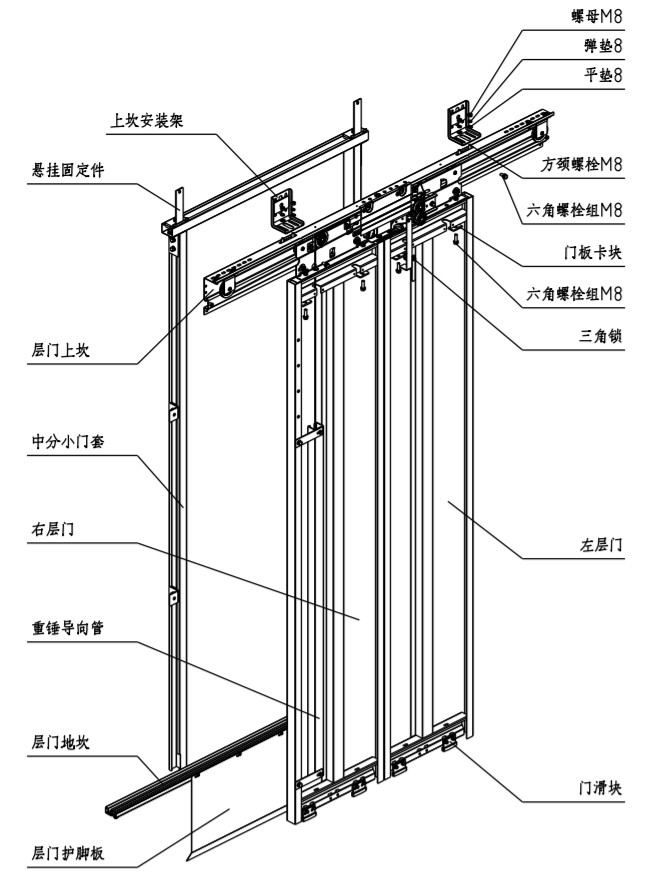

2. Gosod dyfais drws glanio

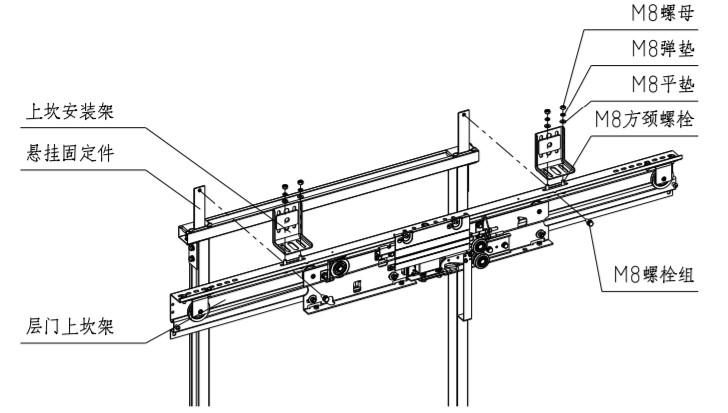

2.1. Aliniwch ffrâm sil uchaf drws y glanfa gyda'r barb ar ben isaf rhan gosod yr ataliad, a chloi ffrâm y sil uchaf a rhan gosod ataliad drws y glanfa drwy'r grŵp bolltau M8*20.
2.2. Trwsiwch ffrâm mowntio'r sil uchaf ar wal y lifft gyda bolltau ehangu neu folltau trwodd y wal. Mae ffrâm mowntio'r sil uchaf a sil uchaf drws y glanfa wedi'u cysylltu gan folltau gwddf sgwâr M8.
2.3. Addaswch sil uchaf drws y glanfa i'r chwith a'r dde i wneud canol y drws yn agored a chanol y fynedfa a'r allanfa yn gyson.
2.4. Addaswch fertigoldeb llawr dyfais drws y glanfa. Addaswch fertigoldeb llawr dyfais drws y glanfa i ±0.5mm drwy osod llinell fertigol neu gymryd silff drws y car fel cyfeirnod.
2.5 Ar ôl adolygu prif baramedrau gosod y ffrâm sil ar y drysau llawr canlynol, tynhewch yr holl folltau gosod:

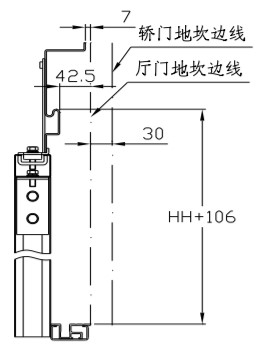

Uchder ffrâm sil uchaf drws y lanfa: y pellter rhwng wyneb uchaf rheilen ganllaw ffrâm sil uchaf drws y lanfa a sil drws y lanfa yw HH+106mm;
Canol ffrâm sil uchaf drws y glanfa: y gwyriad rhwng canol ffrâm sil uchaf drws y glanfa a chanol y fynedfa a'r allanfa yw ±1mm;
Y pellter rhwng rheilen dywys sil uchaf drws y glanfa a sil drws y car: y pellter rhwng rheilen dywys sil uchaf drws y glanfa a sil drws y glanfa yw 42.5mm, a'r pellter o sil drws y car yw 72.5mm.
Uchder ffrâm sil uchaf drws y lanfa: y pellter rhwng wyneb uchaf rheilen ganllaw ffrâm sil uchaf drws y lanfa a sil drws y lanfa yw HH+106mm;
Canol ffrâm sil uchaf drws y glanfa: y gwyriad rhwng canol ffrâm sil uchaf drws y glanfa a chanol y fynedfa a'r allanfa yw ±1mm;
Y pellter rhwng rheilen dywys sil uchaf drws y glanfa a sil drws y car: y pellter rhwng rheilen dywys sil uchaf drws y glanfa a sil drws y glanfa yw 42.5mm, a'r pellter o sil drws y car yw 72.5mm.
